有軌制導車（RGV）與自動導引車（AGV）是自動化物流體系中兩種常見的運輸設備類型。RGV通過固定軌道運行，定位可靠、供電方便；AGV依靠磁條或激光導航，路線調整靈活。二者的技術路線各有適用場景，而近年來出現的融合趨勢——在同一控制架構下協同調度RGV與AGV，或在一臺設備上集成兩種運行模式——為過跨車的無人化控制提供了新的技術路徑。
一、RGV與AGV的技術定位

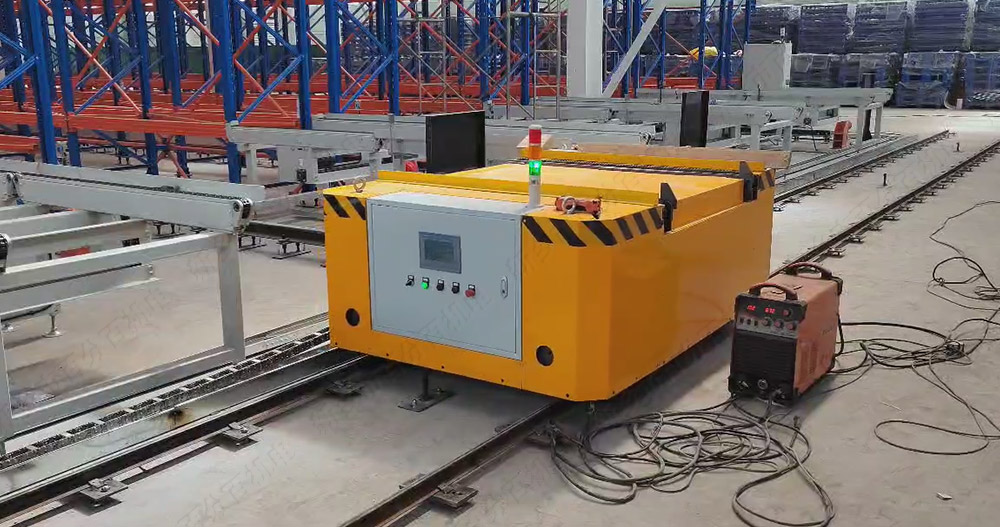

RGV（Rail Guided Vehicle）的運行依賴鋪設于地面的軌道。其技術特征包括：軌道固定，行走路線明確，不受環境干擾導致的跑偏或信號丟失問題；可采用滑觸線或非接觸式供電，滿足長時段不間斷運行需求。定位精度可通過光靶或光電開關控制，適用于工位固定、節拍明確的作業場景。
AGV（Automated Guided Vehicle）通過磁導航、激光導航、紅外與視頻導航等方式實現自動行駛。磁導航方案需要在地面鋪設導航磁條，RFID讀寫器讀取粘貼在磁條上的電子標簽以獲取位置信息。激光導航傳感器精度較高，但成本相對較高，對安裝位置有一定要求。紅外與視頻結合的導航方案僅需在地面噴涂黑白相間的路線標識，攝像頭識別標識軌跡，數據處理較簡單，適合大噸位、慢速度的搬運工況。
二、融合架構的兩種實現路徑
路徑一：RGV與AGV協同調度
在同一車間或產線中，RGV與AGV由主調度控制系統統一管理，各自承擔適合自身技術特點的運輸任務。以某銅冶煉企業的渣緩冷系統為例，起重機自動控制、電動平車軌道切換、AI視覺識別等模塊協同作業，實現了接渣、轉運、吊裝全流程自動化。在該系統中，RGV負責沿固定軌道完成路線明確的轉運任務，AGV則承擔路徑相對靈活的區域間搬運。
柔性車間物流仿真研究將"AGV+RGV協同調度"作為核心功能模塊進行建模，涉及運輸任務分配、車輛路徑規劃、避讓邏輯等方面。鋁板帶退火車間的物流自動化系統也采用了類似架構，實現高架倉庫、智能天車、AGV、RGV、退火爐等設備的數據互聯和協同工作。
路徑二：AGV與RGV雙模式集成
另一條技術路線是在一臺設備上集成AGV和RGV兩種運行能力。部分專利技術提出，在穿梭車（或過跨車）上同時布置用于地面行駛的輪組和用于軌道行駛的輪組，使其既能在無軌條件下依靠導航系統自動行駛，也能在有軌條件下沿軌道運行。
該方案的優勢在于：設備可在不同區域切換運行模式，無需在兩種車型之間進行貨物轉接；適用于需要兼顧軌道段和無軌段的運輸路線，例如從高架立體倉庫到車間地面的轉運場景。其技術難點在于輪系布局、動力分配和模式切換控制的設計。
三、控制架構的組成要素
無論采用哪種融合路徑，無人化過跨車的控制架構通常包含以下層次：
感知層：用于獲取車輛位置和環境信息。磁導航傳感器沿導航磁條獲取軌跡信號，RFID讀寫器讀取電子標簽獲取坐標數據；攝像頭和紅外傳感器組成視頻導航系統，識別地面路線和工位標識；雷達系統用于周邊物體檢測，實現防撞功能。
決策層：PLC作為下位機，負責邏輯判斷和執行控制。磁導航傳感器與地標傳感器配合，為車輛提供行駛軌跡和轉彎、停止等信號；RFID讀寫器通過射頻方式讀取電子標簽內的地理位置坐標數據，實時發送給PLC。主調度控制系統通過無線網絡與各設備通信，調度最近的RGV或AGV前往目標位置。
執行層：包含電機驅動、轉向控制和舉升等執行機構。CAN總線將感知層、決策層和執行層連接，實現信息傳輸和控制指令下發。
四、通信與調度：5G與邊緣計算的應用
無線通信網絡的部署是無人化控制架構實現遠程調度和數據交互的基礎。當前行業實踐中，5G企業專網已在部分工廠投入使用，端到端時延可穩定在15ms以內?；?G網絡的"RGV自動運輸系統"，可將定位、導航與識別等算法部署于工業邊緣云，形成集中調度與優化的控制中樞。
五、技術選型考量
企業在規劃過跨車控制架構時，可結合以下因素評估技術路線：
路線固定性：運行路線長期固定、變更頻率低的場景，RGV或RGV/AGV協同方案的穩定性和連續作業能力具有一定優勢
路線靈活性：需要頻繁調整路徑或覆蓋無軌區域的場景，AGV方案或雙模式集成方案更具適應性
投入與維護成本：RGV的軌道鋪設屬于一次性投入，后續維護成本相對可控；AGV的導航方案對地面標識或傳感器有一定維護要求；5G專網方案初期投入較高，但可提供數據傳輸通道
如需根據貴廠的具體工況（路線布局、載重噸位、節拍要求、預算范圍）進行架構方案評估，歡迎進一步交流。
