一、引言
電動平臺車的頂升系統是決定設備承載能力、運行平穩性及工況適應性的核心子系統。當前行業內主流的集中頂升方案可歸納為三種技術路線：剪叉式多點頂升、液壓缸直頂式與絲杠頂升式。三種方式在力學結構、控制策略及適用場景上各有側重，選型需基于載荷等級、同步精度要求、作業空間及維護條件綜合評估。
二、三種頂升方式的機理與技術特征

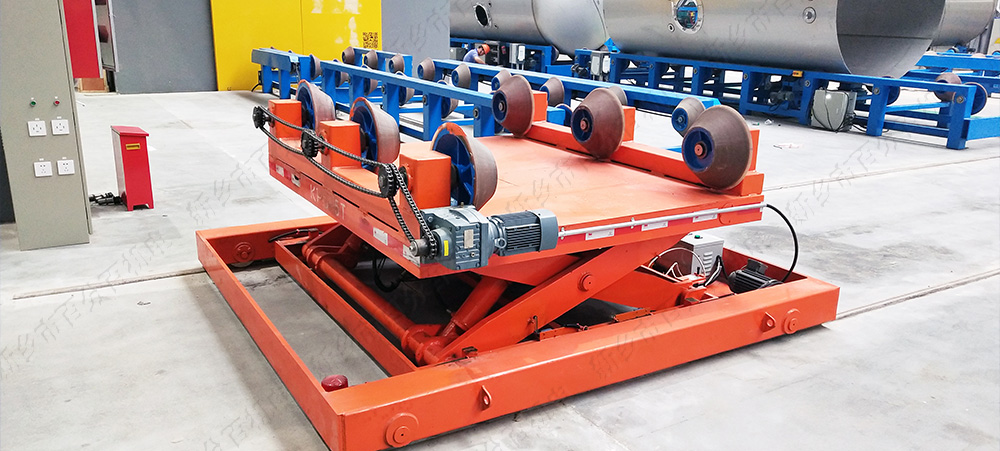

1. 剪叉式多點頂升
剪叉式方案以剪叉臂作為力學放大機構，液壓缸水平或傾斜布置于剪叉鉸點處，通過活塞桿伸出推動剪叉臂夾角變化，從而實現平臺的垂直升降。其核心在于液壓缸不直接承載，而是通過連桿機構將推力轉化為舉升力。
結構特點：液壓缸數量可根據載荷需求靈活配置。以機場重載升降平臺車為例，部分機型采用后剪撐兩組四缸驅動，另有機型采用三組六缸驅動。多組液壓缸多點作用于剪撐結構，可降低單點應力，在平臺承載相同時液壓缸體積相對較小。
同步控制：多缸協同驅動同一剪叉機構時，各缸行程受剪叉機械約束自動同步，對液壓系統流量分配精度的要求相對寬松。
適用工況：承載較大、空間緊湊且對穩定性要求較高的場景，如機場集裝板升降車、大噸位裝卸平臺。

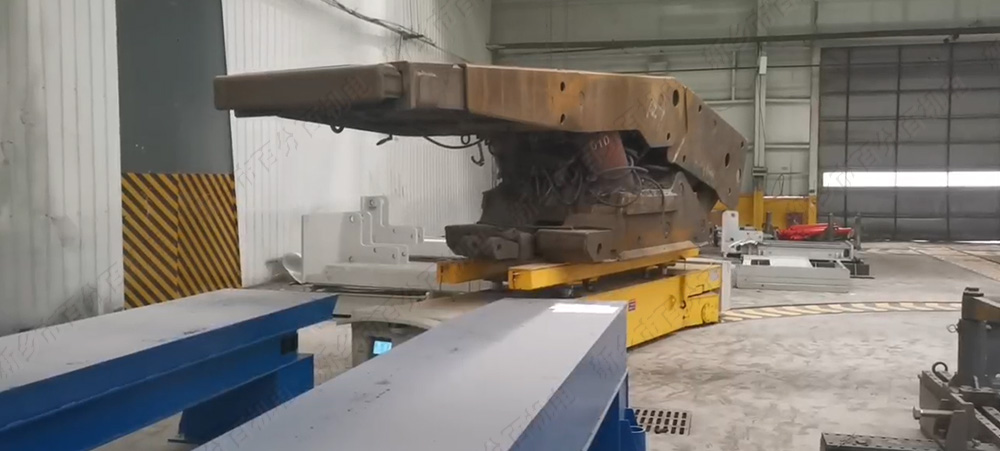

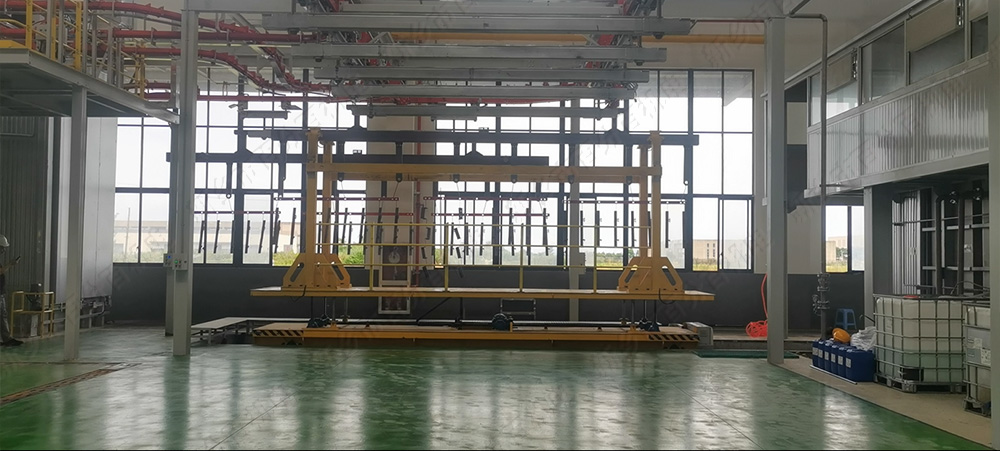

2. 液壓缸直頂式
該方案取消剪叉機構，由若干支腿油缸直接支撐載貨平臺四角或兩側，液壓缸活塞桿直接頂升平臺面。
結構特點：省去剪叉臂等中間傳動部件，結構相對簡潔，液壓缸直接作用于負載，能量傳遞路徑短。
技術挑戰：直接頂升對多缸同步性要求較高。若采用傳統開環油路連通方式，依賴結構剛性實現同步，在結構剛性不足或地面不平時可能出現偏載。當前，部分方案采用“比例閥與位移傳感器”閉環控制，各油缸獨立調節，可實現較高的同步精度。
適用工況：重載、大行程且對同步精度要求較高的場景，如園區平板車裝卸裝置、大噸位升降平臺。
3. 絲杠頂升式
絲杠頂升方案以電機驅動絲杠旋轉，通過絲杠螺母將旋轉運動轉化為直線升降，屬于純機械式傳動路徑。根據傳動形式不同，可分為兩類：
（1）螺母旋轉式（絲杠固定）
絲杠垂直固定于車架，電機經齒輪組驅動套在絲杠外的螺母旋轉，螺母帶動托盤沿絲杠軸向升降。該方案中電機可水平布置，結構緊湊，空間利用率較高。絲杠采用梯形螺紋時，具備機械自鎖特性，頂升后斷電可保持位置不變。
（2）絲杠旋轉式（螺母固定）
電機通過傳動箱驅動絲杠旋轉，固定于升降平臺的螺母沿絲杠軸向移動，帶動平臺升降。多絲杠之間通過傳動軸和聯軸器實現聯動，可保證四角同步升降。
同步控制：多絲杠通過機械傳動軸剛性聯動，無需電液閉環控制即可實現較好的同步性。
自鎖性能：采用梯形螺紋的絲杠具有機械自鎖特性，在斷電等異常工況下可保持負載姿態。
維護特性：系統不涉及液壓油路、泵站及密封件，不存在漏油風險，常規維護集中于絲杠副的潤滑。
適用工況：對潔凈度、免維護性及自鎖安全有要求的自動化搬運場景，如AGV頂升機構、物流電動平臺、立體車庫等。
三、對比分析
| 對比維度 | 剪叉式多點頂升 | 液壓缸直頂式 | 絲杠頂升式 |
|---|---|---|---|
| 承載能力 | 較強（可實現噸級至數十噸級載荷） | 較強（取決于缸徑與數量） | 較強（滾珠絲杠可達數噸，梯形絲杠可承載更大載荷） |
| 同步控制難度 | 較低（剪叉機械結構自動約束） | 較高（需電液閉環控制） | 較低（傳動軸機械聯動） |
| 自鎖能力 | 依賴液壓鎖 | 依賴液壓鎖 | 梯形絲杠具備機械自鎖特性 |
| 結構復雜度 | 中等（剪叉鉸點多，需保證剛度） | 較低（直接支撐，傳動路徑短） | 中等（絲杠加工精度要求較高） |
| 維護工作量 | 中等（液壓系統需定期換油、檢查密封） | 較高（液壓管路及密封件較多） | 較低（無液壓系統，僅需潤滑絲杠副） |
| 地面適應性 | 較好（多點支撐均載） | 較低（對地面不平敏感，需主動調平） | 較好（多絲杠同步升降，適應性強） |
| 典型應用 | 機場集裝板升降車、大噸位裝卸平臺 | 園區平板車裝卸、重載裝車裝置 | AGV頂升機構、物流電動平臺、立體車庫 |
四、選型建議
選型應立足于實際工況條件：
剪叉式多點頂升：適用于承載要求較高、安裝空間有限且對穩定性要求嚴格的場景。剪叉機構的機械約束特性可降低對液壓同步控制的要求，是技術成熟度較高的方案。
液壓缸直頂式：適用于重載、長行程且對同步精度有較高要求的場景。隨著電液比例控制技術的應用，該方案在剛性較差的升降平臺上亦展現出良好的適應性，但需充分評估液壓系統的維護成本與密封可靠性。
絲杠頂升式：適用于對潔凈度、免維護性和自鎖安全性有要求的自動化搬運場景。該方案無液壓泄漏風險，機械自鎖特性可提升設備安全性，但在重載和長行程應用中需關注絲杠副的磨損與潤滑維護。
五、技術趨勢
從行業發展趨勢看，三類方案各有其適用的技術邊界，并不存在單一方案對其它方案的替代關系。值得關注的動向包括：
電液比例控制技術的成本下降使液壓缸直頂式在同步精度方面的短板逐步改善；
絲杠制造工藝的進步（如滾珠絲杠精度等級提升、行星滾柱絲杠承載能力增強）正在拓展絲杠頂升在更大載荷范圍內的適用邊界；
機電一體化程度的提升使得以伺服電機配合絲杠的純電方案在部分場景中替代傳統液壓方案成為可能。
百分百電動平車建議用戶選型宜結合具體項目的載荷譜、使用頻率、環境條件及維護能力進行綜合評估。
