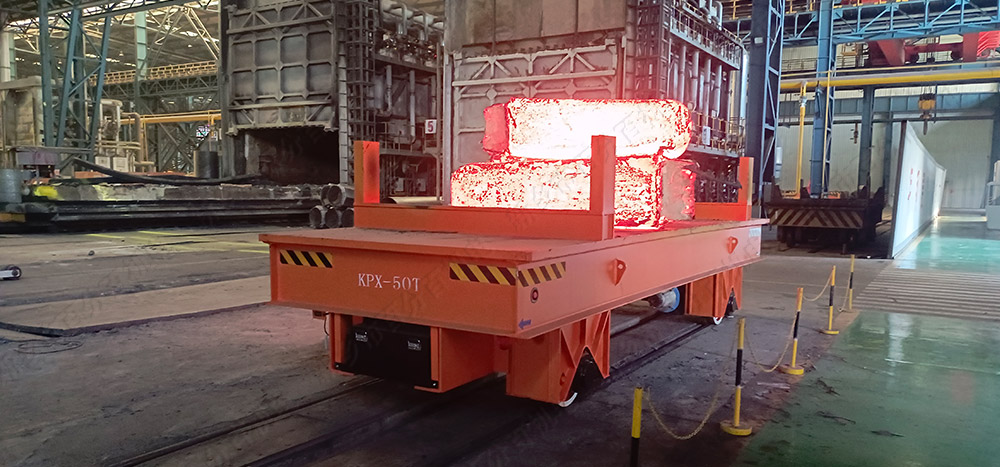

冶煉鑄造車間內，地平車在轉運高溫渣包、鋼錠及紅熱鑄件時，面臨持續熱輻射、熱對流及間歇性高溫飛濺物的綜合影響。設備防護的重點在于控制熱量向車架、傳動系統及電氣系統的傳遞，維持設備在高溫環境下的結構穩定與運行可靠性。
本方案從以下三個方面構建防護體系：
1. 臺面隔熱層設計
臺面采用多層復合結構，各層分別承擔熱反射、熱阻隔與熱疏導功能：
反射層：車體表面涂覆耐高溫熱反射涂層，降低金屬本體對輻射熱的吸收率。
阻隔層：采用納米微孔絕熱板與高鋁耐火纖維氈組合。該組合導熱系數低于傳統澆注料，在同等隔熱效果下，厚度可縮減，為車體結構留出更多空間。
疏導層：臺面設置定向空氣對流槽，利用車輛移動過程中的氣流，帶走部分積聚熱量，減少熱量向下傳導。
2. 核心部件位置布局
動力與傳動裝置：電機與減速機采用分體式懸掛安裝，布置于臺面正下方之外，減少直接輻射受熱面。電機設置獨立風道，并加裝隔熱護罩。
電氣線路：控制線纜選用陶瓷纖維耐高溫線材，外部穿套不銹鋼波紋管進行二次防護。接線盒及關鍵控制元件移至軌道側方固定柜內，與車體熱源區域分離。
3. 行走機構材料與間隙管理
潤滑：選用復合鋰基耐高溫潤滑脂（滴點不低于300℃），軸承保持架采用銅合金材質。
車輪：采用ZG340-640耐熱鑄鋼，踏面經表面強化處理，在飛濺物接觸條件下保持表面硬度。
熱膨脹補償：車架結構預留縱向與橫向膨脹余量，避免高溫工況下因熱應力引起的結構變形或開裂。
交付參考：
地平車廠家建議 每臺設備出廠前，提供臺面至車架底部的溫度梯度實測數據。在常規冶煉工況（載重≤150t，臺面溫度≤900℃）下，車架核心區域溫升控制在50℃以內。
