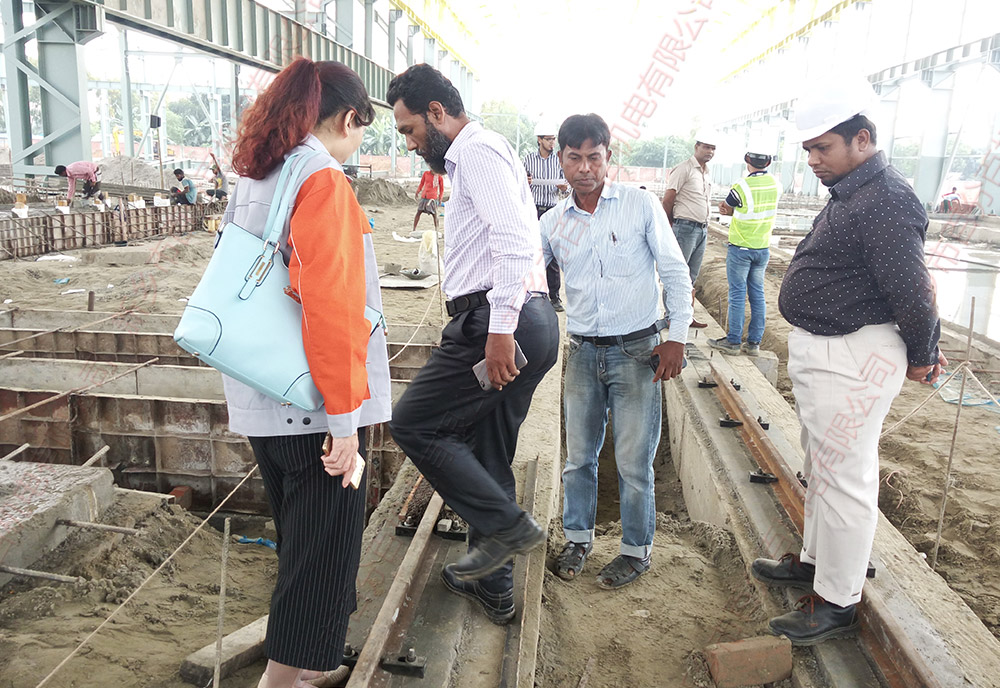

軌道平車絕緣軌道施工方案：
一、檢查已經鋪設好的軌道承重基礎平整度及水平度是否合格。
1、按圖紙要求做好基礎,由供方打孔,埋化學螺栓固定，24小時后安裝軌道。
2、施工隊利用紅外線水平儀將軌道基礎找平，保證兩條軌道頂面高低差 ≤2mm，并放上絕緣墊板。
3、把鋼軌放到調好的基礎上利用紅外線水準儀等將鋼軌調直、調平，在軌道連接處用軌道連接板連接，在兩鋼軌接頭處有3~5mm×45度的倒角。以免和受電滑塊相碰。
4、將導電補償銅排焊接在鋼軌側面，然后把絕緣漆刷在鋼軌表面涂上三層絕緣材料, 形成硬質絕緣保護層，不被硬物劃傷破皮，等晾干后再在上面涂上一層船用瀝青，從而達到更好的絕緣效果。
5、用螺栓和壓板將軌道固定,鋼軌邊緣是否有鋼絲或金屬物將兩軌道連接或?qū)④壍澜拥?。若發現立即處理。檢查完后用細石混泥土將鋼軌底部填實并進行二次灌漿。
6、從降壓變壓器到導電鋼軌的導線用優質PVC管鋪設穿線。
二、軌道平車絕緣軌道技術標準
1、電阻測試實驗，用搖表測量鋼軌的電阻值，檢查其電阻值是否大于0.5MΩ；若電阻值＜0.5MΩ則表示鋼軌鋪設電阻值不符合要求。
2、采用電焊機進行測試：將電焊機地線一端連接在1根軌道上，用焊槍對另一根軌道進行焊接測試，如果僅產生感應火花，不能焊接，則表示電阻值滿足要求。如能夠產生焊渣，則表示電流接通，電阻值不能滿足要求.
3、軌道安裝尺寸精度：兩條軌道中心線距離偏差≤±3mm、垂直平面內每6m長度內≤3mm、側向彎曲6m長度內≤3mm、兩條軌道頂面高低差≤2mm、兩條軌道接頭位置偏差≤1.5mm、兩條軌道聯結間隙≤2mm
